HD + SATA = прекрасный тандем!

Современные области создания цифрового контента и видеомонтажа требуют большей скорости передачи данных и объема дискового пространства, чем кто-либо мог представить всего несколько лет назад. Сегодня, говоря о системах хранения информации, мы все чаще употребляем слово «терабайт», вместо «гигабайт». FireWire накопители используются пользователями, ограниченными в бюджете, но им не хватает производительности для всех типов задач. В то же время high-end системы с Fibre Channel интерфейсом остаются недоступными для большинства потребителей. Вам, возможно, необходимо что-то среднее между этими вариантами – SATA система хранения данных Sonnet Fusion D500P, сочетающая высокую скорость, универсальность и надежность в компактном корпусе. Эта система является великолепным решением для любого пользователя, желающего приобрести доступную систему хранения, которая будет справляться с самыми различными рабочими процессами и задачами.

Максимальная производительность

При подключении системы Fusion D500P к Mac® или Windows® компьютеру через PCIe хост-контроллер Sonnet Tempo™ SATA E4P или PCI-X хост-контроллер X4P, вы получаете доступ к максимальной скорости передачи данных(1) независимо от RAID конфигурации дисков (0, 1, 10 или JBOD). При конфигурировании дисков в RAID 0 группу, одна система Fusion D500P способна достигнуть пропускной способности 240 МБ/сек, что вполне достаточно для поддержки нескольких потоков DV, HDV, DVCPRO или некомпрессированного 8-bit 1080i HD видео. К одному контроллеру Tempo SATA E4P или X4P можно подключить до четырех систем Fusion D500P и увеличить тем самым количество одновременно поддерживаемых потоков в два, три или даже четыре раза (и, как следствие, увеличить количество поддерживаемых видеоформатов).

Тихая работа

В системы Fusion D500P интегрирован сверхтихий модуль охлаждения с возможностью замены и использующий вентилятор Vantec Stealth™. Этот вентилятор на 80% тише стандартных, что делает систему идеальной для использования в окружениях с высокими требованиями к бесшумности работы устройств.

Надежное соединение

Система Fusion D500P подключается к SATA хост-контроллеру Sonnet Tempo SATA E4P или X4P при помощи эксклюзивных фиксирующихся eSATA кабелей Sonnet, которые обеспечивают надежное соединение на обеих сторонах подключения.

Безопасность и защита

Системы хранения данных Fusion (за исключением моделей 0ТБ) используют Enterprise/RAID модели жестких дисков. Компания Sonnet сертифицировала некоторые модели дисков.(2) Эти диски были выбраны за их превосходные показатели производительности, обработки ошибок и надёжность, особенно при использовании в RAID группах. Они были подвергнуты часам дополнительных строгих тестов на возникновение исправимых ошибок, вибрации и других показателей, по которым можно определить потенциальную надёжность жестких дисков. Только выносливые диски могли пройти эти тесты, рассчитанные на наличие у дисков прошивки, оптимизированной под RAID системы. Они и стали достойными быть установленными в сверхнадёжные системы хранения данных Fusion.

Подключение одним кабелем

Системы Fusion D500P снабжены высокопроизводительным портовым SATA II мультипликатором, управляющим всеми дисками устройства. Просто подключите систему к SATA хост-контроллеру одним единственным кабелем и приступайте к работе. Эффективность интерфейса упрощает установку и избавляет от путаницы проводов, не делая при этом компромиссов с производительностью.

Ключевые характеристики

• eSATA подключение через интегрированный портовый мультипликатор.
• Конфигурации 0ТБ, 2.5ТБ, 5ТБ, 7.5ТБ и 10ТБ.(2)
• Скорость передачи данных до 240 МБ/сек.
• Универсальный блок питания на 180 Вт, 110–240 В, 50–60 Гц.
• LED индикаторы питания, активности дисков и их присутствия.
• Тихое охлаждение.
• В комплект входит фиксирующийся eSATA кабель.
• Совместимость SATA II PCI-X, PCIe и ExpressCard/34 хост-контроллерами Sonnet Tempo™.
• Соответствие стандарту RoHS

Нуждаетесь в бескомпромиссном решении? Подключите к одному контроллеру Tempo SATA E4P или X4P четыре системы Fusion D500P и увеличьте тем самым производительность в два, три или даже четыре раза.

Работаете ли вы на съемочной площадке или в студии, система Fusion D500P поддержит ваши творческие изыскания высокой скоростью, емкостью и надежностью.

Форма, соответствующая функциональности.

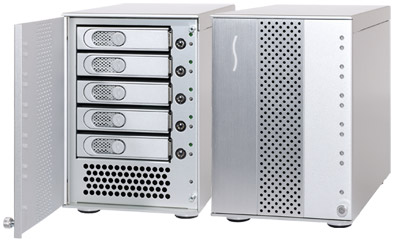

Системы Fusion D500P могут быть использованы для простого хранения резервных копий, но они отлично подойдут и для видеомонтажных сред, использующих такие приложения как Apple Final Cut Pro® и Adobe® Premiere® Pro CS4, а также платы видеозахвата AJA, Blackmagic Design, Matrox и Bluefish444. Стильный и удобный дизайн корпуса системы Fusion D500P позволяет скрыть дисковые модули от глаз, оставив только LED индикаторы состояния каждого диска. Каждый дисковый модуль имеет ручку, делающую его извлечение простым и быстрым. При желании вы можете зафиксировать каждый модуль в своем отсеке при помощи встроенного замка, что повысит уровень безопасности. Для охлаждения внутренних компонентов система Fusion D500P использует сверхтихий вентиляторный модуль с возможностью замены. Этот вентилятор на 80% тише стандартных, что делает систему идеальной для использования в окружениях с высокими требованиями к бесшумности работы устройств.

Расширение по необходимости

Подыскиваете настольную 5-дисковую систему с заменяемыми дисковыми модулями и возможностью её расширения по мере надобности? Модель Fusion D500P-0TB предоставляет те же функциональные возможности, что и другие модели системы Sonnet D500P, но не включает в себя жесткие диски(3). Естественно, производительность, емкость и надежность RAID-системы будут зависеть от выбранных дисков.

Технические характеристики

О тестировании на количество одновременных видеопотоков

Мы провели всестороннее тестирование, чтобы предоставить вам реалистичные результаты. Тестирование проводилось после нескольких недель использования систем, во время чего производился захват материала, удаление некоторых его частей, дальнейший захват материала, рендеринг и так далее. В результате диски были фрагментированы и заполнены на 85 %. Указанное выше количество потоков отражает уже сниженную производительность системы хранения, обусловленную каждодневным её использованием. Большинство таких систем работают хорошо в первый день их использования, но настоящее тестирование состоит в том, чтобы устройство работало, когда вы попытаетесь выйти за границы возможного. Системы хранения Fusion именно из этого числа!

Совместимость с операционными системами

Mac®, Windows®(3) или Linux® компьютер с совместимым хост-адаптером.

Технические замечания

1. Система Fusion D500P требует установки на компьютер SATA хост-контроллера, поддерживающего портовые мультипликаторы, такого как Sonnet Tempo SATA E4P (для компьютеров с PCI Express слотами), Tempo SATA X4P (для компьютеров с PCI-X слотами), Tempo SATA Pro ExpressCard/34 или Tempo SATA ExpressCard/34 (для ноутбуков с ExpressCard слотом).

2. Не смотря на то, что большинство производителей жестких дисков принимают 1 гигабайт за 1,000,000,000 байтов, операционная система компьютера задаёт другое значение – 1,073,741,824 (230) – будь то объём диска, размер файла или размер оперативной памяти. Это различие может быть причиной путаницы в случае, когда производитель маркирует жесткий диск как 1000GB, а операционная система определяет его объём как 915GB.

3. Компания Sonnet Technologies подробно изучила и протестировала нижеперечисленные жесткие диски на предмет совместимости с системами хранения данных Fusion D500P. Эти диски были выбраны за их превосходные показатели производительности, обработки ошибок и надёжность, особенно при использовании в RAID группах. Компания Sonnet рекомендует использовать Enterprise и RAID версии этих жестких дисков, сертифицированных компанией Sonnet, для обеспечения высокой надёжности и производительности систем хранения Fusion. Стандартные диски могут не поддерживаться системой, а также могут стать причиной снижения её стабильности и производительности.

Модели 500GB

• Hitachi Deskstar E7K500, model # HDS725050KLA360
• Hitachi Ultrastar A7K1000, model # HUA721050KLA330
• Maxtor MaXLine Pro 500, model # 7H500F0
• Samsung Spinpoint F RAID, model # HE502IJ
• Seagate Barracuda ES, model # ST3500630NS
• Seagate Barracuda ES.2, model # ST3500320NS(5)
• Seagate Constellation ES, # ST3500514NS
• Western Digital RE3 Enterprise, model # WD5002ABYS

Модели 750GB

• Hitachi Ultrastar A7K1000, model # HUA721075KLA330
• Samsung Spinpoint F RAID, model # HE753LJ
• Seagate Barracuda ES, model # ST3750640NS
• Seagate Barracuda ES.2, model # ST3750330NS(5)
• Western Digital, RE3 Enterprise, model # WD7502ABYS

Модели 1TB

• Hitachi Ultrastar A7K1000, model # HUA721010KLA330
• Samsung Spinpoint F RAID, model # HE103UJ
• Seagate Barracuda ES.2, model # ST31000340NS(5)
• Seagate Constellation ES, # ST31000524NS
• Western Digital, RE3 Enterprise, model # WD1002FBYS

Модели 1.5TB

• Seagate Barracuda 7200.11, # ST31500341AS(6)

Модели 2TB

• Hitachi Ultrastar A7K2000, model # HUA722020ALA330
• Western Digital RE4-GP, #WD2002FYPS

4. Организация RAID массивов под операционной системой Windows требует создания динамического дискового хранилища. Данная опция доступна при форматировании дисков под Windows 7 Professional, Enterprise или Ultimate (32- и 64-битные версии), Windows Vista Enterprise или Ultimate (32- и 64-битные версии), или Windows XP Professional (32- и 64-битные версии). В случае организации RAID массивов больше 2 ТБ необходимо совершить следующее: объедините тома (свяжите в виртуальную цепь), затем отформатируйте их в NTFS. Или же используйте GPT форматирование. Помните, что диски и тома с GPT форматированием не будут видны ни для Windows XP Professional (любой версии), ни для 32-битной версии Windows Server 2003 SP1.

5. Диски Barracuda ES.2 могут использоваться в системах Fusion D400QR5 с версией прошивки «J» от 9 апреля 2008 года и всеми версиями Fusion R400Q. Поддерживаются жесткие диски Seagate ES.2 с прошивкой SN06 и более новой. Диски Seagate ES.2 с прошивками SN03, SN04 или SN05 не поддерживаются. На иллюстрации по сылке вы можете увидеть пример расположения номера прошивки на корпусе жесткого диска.

6. Поддерживаются жесткие диски Seagate Barracuda 7200.11 1.5TB только с прошивками SD1B и CC1H.

Производительность. Тестирование системы Fusion D500P

Конфигурация тестовой системы. Система хранения Fusion D500P, подключенная к хост-адаптеру Tempo SATA E4P, установленному в Mac Pro Quad 2.66 GHz с 3GB оперативной памяти и платой захвата AJA Kona3. Дисковая система сконфигурирована в RAID 0 массив.

* Поддерживается 1 поток в режиме воспроизведения. Захват поддерживается, если заполнение дискового массива составляет не более 80% и его фрагментированность не слишком высока.
