Расширьте горизонты вашей сети с помощью Xsan, удивительно дешевого SAN решения промышленного уровня. Xsan позволяет нескольким компьютерам одновременно получать доступ к терабайтам данных на накопительной системе Xserve RAID через высокоскоростное оптоволоконное соединение.

Высокопроизводительное сетевое хранилище данных

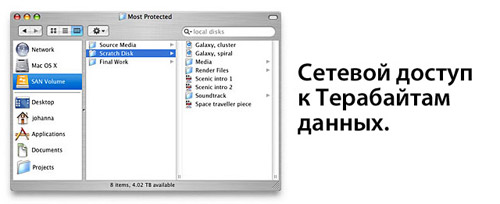

Xsan — это 64-разрядная кластерная файловая система для Mac OS X, позволяющая вам совместно использовать файлы и тома размером до 16Тб в высокоскоростной оптоволоконной сети. Другие решения предоставляют доступ только на уровне томов. До 64 систем одновременно в сети SAN (Storage Area Network) могут считывать и записывать данные на совместно используемый накопитель. Более того, использование сети SAN позволяет вам помещать данные на несколько RAID-устройств для достижения большей производительности, в то время как клиенты используют эти централизованные данные так же, как если бы они имели прямой доступ к ним. Xsan избавляет вас от узких мест сетевых файловых Ethernet серверов, чья производительность становится только хуже по мере распространения более сжатых форматов, таких как HD. При подключении компьютера к сети SAN с помощью двух оптоволоконных кабелей, клиент Xsan теоретически может достичь пропускной способности 400 Мбит/сек, что идеально подходит для работы нескольких видео-монтажеров над одним видео-проектом или для компьютерного кластера, нуждающегося в быстром доступе к данным, чтобы каждый узел использовал все свои вычислительные мощности.

Резервирование для критических задач

Xsan предлагает высокий уровень доступности, сводя на нет потенциальную возможность сбоев, так что вы можете использовать сеть SAN для консолидации данных вашего предприятия и замены NAS-устройств. Xsan использует одну подключенную к сети SAN систему, которая называется контроллером мета-данных, для управления доступом к совместно используемому накопителю. Если на этой машине по какой-то причине происходит сбой, Xsan выбирает на ее роль другой компьютер в сети SAN. Каскадная подмена контроллеров мета-данных гарантирует, что вы будете иметь доступ к вашим данным до тех пор, пока хотя бы одна система в вашей сети SAN активна. В случае обрыва кабеля Xsan автоматически перенаправляет трафик на систему через второй кабель двух-портового адаптера главной шины оптоволоконного интерфейса. А во время выполнения критических задач вы можете освободить канал в вашей сети SAN для любой системы, используя возможности резервирования пропускной полосы.

Хорошо работает с другими

Xsan обеспечивает невероятную производительность при работе с Power Mac, Xserve и Xserve RAID. Вы можете использовать большинство приложений для Mac OS X и Mac OS X, включая все профессиональные приложения от Apple. Для установки Xsan вам потребуется сертифицированный оптоволоконный коммутатор. Вы также можете использовать Xsan в кросс-платформенных окружениях вместе с Windows, UNIX и Linux системами, используя файловую систему ADIC StorNext File System, которая на 100% совместима с Xsan. Xsan также хорошо работает с линейкой кассетных библиотек Scalar от ADIC и основанными на политиках инструментами управления данными, позволяя вам сократить издержки управления жизненным циклом данных.

Нет скрытых затрат

Что лучше всего, Xsan предлагает вам эту невероятную производительность, гибкость и простоту в использовании без сбивающих с толку ценовых структур. Просто установите Xsan на поддерживаемой машине, чтобы добавить ее в вашу сеть SAN в качестве контроллера мета-данных или клиента. В отличие от некоторых производителей, Apple не берет с вас дополнительной платы, когда вы добавляете дополнительный накопитель в вашу сеть SAN. Просто подключите еще одну систему Xserve RAID или модуль Apple Drive Module, чтобы расширить емкость сети SAN. Xsan предлагает передовые технологии для работы накопительных сетей по более низкой цене, чем у конкурентов.

Технические спецификации

Xsan — это высокопроизводительная 64-разрядная кластерная файловая система, предназначенная для решения критических задач, требующих высокого уровня доступности.

Особенности промышленного уровня, такие как возможность подмены контроллера мета-данных, многоканальность оптоволоконного интерфейса и встроенные функции управления томами делают Xsan идеальным выбором при консолидации накопителей и замене NAS-устройств. Поддержка до 64 систем, имеющих одновременный доступ для чтения/записи к совместно используемым накопителям, позволяет Xsan поддерживать очень сложные рабочие процессы, требующие высокой пропускной способности. А при революционной ценовой политике Xsan достигает высокой производительно-ценовой планки, устанавливаемой рынком вычислительно-емких задач.

Системные требования

• Xserve или Xserve G5, Power Mac G4 (800МГц двухпроцессорный или лучше) или Power Mac G5
• По меньшей мере, 256Мб оперативной памяти
• Mac OS X Panther или Mac OS X Panther Server
• (версия 10.3.3 или выше)
• PCI карта с оптоволоконным интерфейсом от Apple
• Требования к сети
• Xsan требует для работы следующие компоненты SAN:
• Xserve RAID
• Сертифицированные оптоволоконные коммутаторы
• Switched Ethernet LAN

Обработка видео

Работаете ли вы с видео и кинопленкой, редактируете звук или создаете эффекты и анимацию, высокопроизводительная накопительная система Xserve RAID от Apple повысит вашу производительность на каждом этапе, от съемки и захвата до выпуска финального продукта.

Оцифровка без пропуска кадров

Для процесса копирования видео или звука с кассеты на цифровой накопитель — захвата — требуется постоянная высокая производительность накопительной системы. С помощью файловой системы Xsan ваша сеть SAN может захватывать данные с носителя (или нескольких носителей) без пропуска кадров.

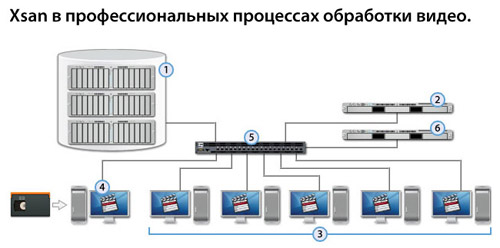

1. Накопительная система Xserve RAID.

   Добавьте место для новых проектов

2. Выделенный контроллер метаданных.

   Обслуживает трафик

3. Монтажные рабочие станции.

   Могут быть использованы в качестве контроллеров метаданных

4. Станция захвата.

   Может быть использована в качестве контроллера

5. Оптоволоконный коммутатор.

   Предоставляет высокоскоростной доступ к данным

6. Дополнительный резервный контроллер метаданных

ИТ сервис

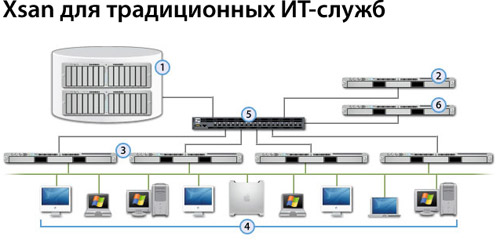

1. Накопительная система Xserve RAID. Держите данные в одном месте.
2. Контроллер метаданных. Направляет серверы к файлам на накопительной системе.
3. NAS-диспетчеры. Серверы получают доступ к данным через оптоволоконный интерфейс.
4. Потребители данных. Используйте традиционные службы через протоколы http, ftp или совместный доступ к файлам.
5. Оптоволоконный коммутатор. Предоставляет высокоскоростной доступ к данным.
6. Резервный контроллер. Обеспечивает высокий уровень надёжности.

Современные организации стараются соблюдать баланс между сокращенными ИТ-бюджетами, растущими запросами к инфраструктуре накопителей и новыми положениями (такими как Sarbanes-Oxley), накладывающими еще больше ограничений на процесс обслуживания корпоративных данных. Им необходима помощь. Apple предлагает SAN-решение корпоративного класса по значительно меньшей цене, чем цена конкурирующих решений.

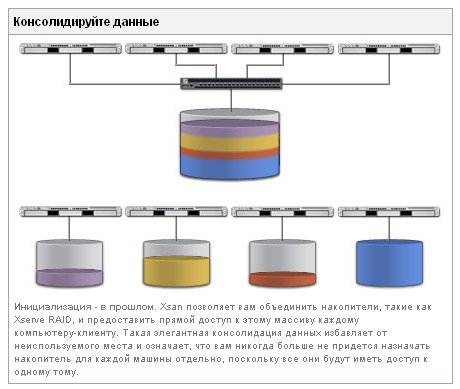

Консолидируйте ваши ресурсы

С помощью Apple SAN вы можете упростить задачи обработки данных и максимизировать ваши накопительные ресурсы без нанесения ущерба производительности и адаптивности. В отличие от других SAN-решений, которые консолидируют ресурсы только на аппаратном уровне, Xsan также позволяет вам централизовать данные, избавляя от необходимости использования резервных накопительных мощностей. А поскольку Xsan полностью совместима с файловой системой StorNext от ADIC, вы даже сможете предоставлять прямой блочный доступ к данным на вашем накопителе через оптоволоконный интерфейс клиентам на платформе Windows, Linux и UNIX. Приобретение SAN-решения от Apple повысит уровень гибкости вашей инфраструктуры накопителей, позволит использовать накопительные ресурсы более эффективно и поможет снизить затраты на ИТ-технологии.

Централизованное размещение ресурсов

Xsan позволяет вам устанавливать централизованные SAN-решения, использующие все преимущества производительности, надежности и низкой цены за гигабайт накопительных систем Xserve RAID от Apple. ИТ-администраторы могут использовать Xsan для консолидации и централизованного управления данными и предоставления к ним доступа любому приложению или пользователю сети. Можно использовать системы Xserve в качестве «NAS-диспетчеров» (серверов, предоставляющих сети SAN функции NAS) для предоставления адаптивных высокопроизводительных служб клиентам Macintosh, Windows и Linux.

Расширение на лету

Поскольку теперь вы можете подключить несколько серверов к нескольким накопителям, ваша ИТ-инфраструктура становится более гибкой и эффективной, чем когда каждый сервер подключен к отдельному накопителю, который он не использует полностью. На самом деле, установка выделенной накопительной сети с Xsan может сделать сетевые службы более быстрыми и надежными, поскольку теперь один сервер не является единственной точкой доступа к данным. Xsan также позволяет легко расширять накопительную систему — просто добавьте дополнительные системы Xserve RAID, чтобы увеличить емкость и производительность сети SAN.

Управление жизненным циклом данных

Компьютеры Macintosh с Xsan могут использовать основанные на политиках решения для управления данными. Можно добавить Macintosh с Xsan к имеющейся инфраструктуре, использующей StorNEXT Storage Manager от ADIC. Используя Xsan вместе с линейкой кассетных библиотек Scalar от ADIC, вы можете настроить уровни обслуживания для различных классов данных и автоматизировать процедуры размещения и защиты данных.

Xsan и центры хранения данных

Причины, по которым Xsan является идеальным решением для вашей инфраструктуры данных:

• Консолидация данных. Консолидируйте накопительные ресурсы и избавьтесь от необходимости использования резервных накопителей.
• Блокировка на уровне файлов. Позволяет нескольким серверам подключаться к одному общему диску.
• Защита от сбоев контроллера метаданных. Максимизирует уровень доступности и обеспечивает работу сети SAN в случае сбоев контроллера метаданных.
• Гибкие функции управления дисками. Упрощают расширение накопительной системы сети SAN, позволяя добавлять дополнительные накопители по мере необходимости.
• Квоты и авторизация пользователей. Позволяют осуществлять централизованную защиту данных, управляя данными на уровне папок пользователей.

Кластеры

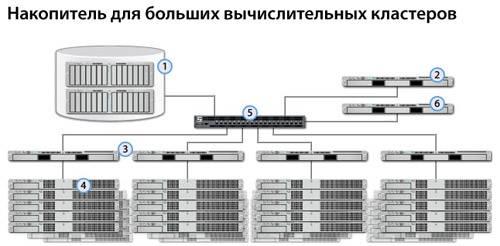

1. Накопительная система Xserve RAID. Централизованное управление данными.
2. Контроллер метаданных. Направляет серверы к файлам на накопительной системе.
3. Узлы-диспетчеры. Получают доступ к данным через оптоволоконный интерфейс.
4. Узлы-клиенты. Обрабатывают данные, полученные от узлов-диспетчеров.
5. Оптоволоконный коммутатор. Предоставляет высокоскоростной доступ к данным.
6. Резервный контроллер. Обеспечивает высокий уровень доступности.

Развитие современных вычислительных технологий позволило ученым и исследователям создавать суперкомпьютеры мирового класса, используя обычные компьютеры в качестве строительных блоков. Файловая система Xsan еще больше упрощает построение кластеров, использующих такую стратегию, поскольку она позволяет вам управлять накопителями коллективно, точно так же как при объединении рабочих станций осуществляется коллективное управление центральными процессорами.

Сетевой или прямой доступ

Вычислительные кластеры включают в себя несколько компьютеров, работающих с одним массивом данных, который обычно располагается на файловом сервере. Отдельные узлы кластера получают доступ к данным с помощью сетевого протокола обмена файлами, такого как NFS. Однако это налагает ограничения на производительность и возможности расширения. Как и в традиционных центрах хранения данных, Xsan позволяет избавиться от этих ограничений, предоставляя более быстрые и адаптивные возможности совместного доступа к данным для больших и малых кластеров.

128 процессоров G5 обрабатывают один массив данных

Xsan поддерживает до 64 двухпроцессорных узлов, подключенных к сети SAN через оптоволоконный интерфейс. В кластере такого размера все узлы могут подключаться к одному диску SAN и читать данные из одного файла, минуя процесс копирования данных. Для малых кластеров, работающих с очень большими массивами данных, это позволит значительно увеличить производительность работы, по сравнению с использованием традиционного NFS файлового сервера. Данные не пересылаются по сети, что позволяет избежать узких мест и простоя вычислительных мощностей во время процесса обработки данных.

Намного, много больше

В большом кластере SAN используется как сетевой накопитель. Эту топологию очень легко построить, если вы настроите узлы-диспетчеры, управляющие сегментами кластера. Например, большой кластер может использовать одни узел-диспетчер для каждых 25 — 50 кластерных узлов. Xsan идеально подходит для управления данными на узле-диспетчере. Каждый узел-диспетчер подключается к накопительной системе через оптоволоконный интерфейс HBA и файловую систему Xsan. Затем эти узлы распределяют данные по узлам-клиентам с помощью сетевых протоколов обмена файлами (NFS). Такой метод доступа и распределения данных работает быстрее и использует меньше сетевого трафика кластера, чем использование традиционных сетевых накопительных решений. После обработки узлы-клиенты кластера возвращают данные на узлы-диспетчеры, которые в свою очередь переписывают их на общий SAN накопитель.

Пересмотрите свой бюджет

До появления Xsan SAN-решения корпоративного класса были слишком дороги, чтобы использовать их с вычислительными кластерами. Сетевое накопительное решение от Apple — Xsan, Xserve RAID, Xserve Compute Node и Apple HBA — позволяет ученым создавать еще более мощные суперкомпьютеры по приемлемой цене.

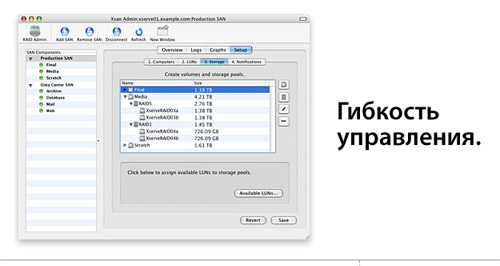

Гибкость управления

Инженеры Apple в очередной раз дают вам возможность легко справиться с трудной задачей. Программа Xsan Admin предоставляет вам все необходимые инструменты для настройки, обслуживания и мониторинга вашего сервера-хранилища данных.

Конфигурирование накопительной системы

Как и с другими серверными инструментами Apple, с помощью программы RAID Admin вы можете безопасно управлять файловой системой вашей сети SAN из любой точки сети. Используйте RAID Admin для настройки RAID массива из отдельных модулей Xserve RAID. Затем программа Xsan Admin предоставит вам возможность работать с сетевым накопителем с помощью такого же удобного графического интерфейса. Эти инструменты определяют накопительные блоки (LUN) в сети SAN и помогают вам настроить хранилища данных и сетевые диски. Вы можете легко и быстро настроить сложные окружения с несколькими сетевыми дисками, несколькими хранилищами данных и атрибутами родственности, позволяющими направлять данные в заданные хранилища в зависимости от требований к производительности, уровню доступности или уровню безопасности.

Управление доступом

Распределение и маскирование дисков позволяет вам управлять доступом различных компьютеров к различным дискам. Для более точного контроля вы можете использовать Xsan в Mac OS X вместе с папками LDAP для управления доступом приложений, пользователей и групп к заданным папкам и файлам на общих дисках. Таким образом, вы можете управлять доступом к SAN-накопителю точно таким же способом и из той же самой централизованной папки, которую вы используете для управления доступом к подключенным к сети накопителям. Xsan позволяет вам выделять место на накопителе, устанавливая квоты для пользователей и групп. Для улучшения производительности накопительной системы Xsan позволяет вам резервировать пропускную полосу для отдельных систем, что необходимо для станций захвата в процессах обработки видео.

Оповещение администраторов

Мониторинг в режиме реального времени позволяет вам отслеживать производительность и пропускную способность вашей сети SAN. Если значения этих параметров опустятся ниже заданного уровня, программа может послать вам уведомление по электронной почте или на пейджер. Xsan ведет журналы активности контроллера метаданных и доступа клиентов к каждому диску. Вы можете просматривать эти журналы на любой Mac OS X-системе в вашей сети.

Совместимость

Xsan позволяет вам создать сервер-хранилище данных, совместимый с продуктами от третьих фирм, давая вам возможность построить подходящую для вашей организации сеть SAN и максимизировать выгоду от ваших инвестиций в накопительную систему

Подключение к компьютерам Macintosh

Для создания сервера-хранилища данных вам потребуется оптоволоконный коммутатор. Apple сертифицировала коммутаторы Brocade Silkworm 3200, Silkworm 3800, Silkworm 3900 и Silkworm 12000; QLogic SANbox2-8, SANbox 2-16, SANbox2-64 и SANbox 5200; Emulex SAN Switch 355, 375; Emulex 9200; и Cisco MDS 9000 для работы с Xsan and Xserve RAID через карту Apple Fibre Channel PCI-X card

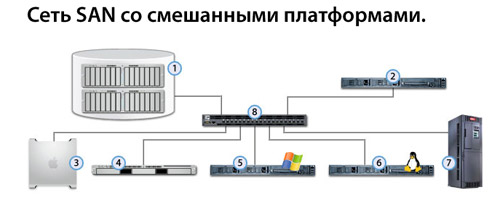

Подключайте что угодно

Если у вас установлена гетерогенная сеть, вы можете подключать не-Mac OS X клиенты к работающей с файловой системой Xsan сети SAN с помощью файловой системы StorNext от ADIC. Подключайте любые комбинации компьютеров с операционными системами Windows XP, Windows 2003, Windows NT, Windows 2000, Linux, IRIX, Solaris или AIX в качестве клиентов сервера-хранилища данных. Xsan и StorNext тесно интегрированы друг с другом.

Вечное хранение

ADIC предлагает надежные накопительные устройства, совместимые с Xsan. Apple и ADIC сертифицировали Xsan для использования с кассетными библиотеками Scalar 24, Scalar 100, Scalar 1000, Scalar i2000, Scalar 10K, AML/J и AML/2 от ADIC. С помощью программы StorNext Storage Manager, поддерживающей Xsan, вы можете записывать резервные копии ваших данных на кассету, не блокируя при этом доступ к ним из сети SAN.

Кроме того, Exabyte теперь также предлагает надежные накопительные устройства, идеально подходящие для работы в Xsan-окружениях. 221L FC, Magnum 6×60 и Magnum 8×143. С помощью Xsan вы можете записывать резервные копии ваших данных на кассету, не блокируя при этом доступ к ним из сети SAN.
