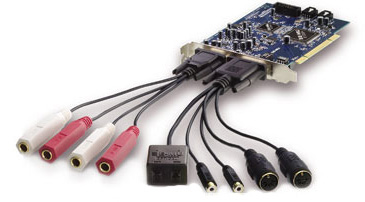

Звуковая карта PCI построена на основе 32-разрядного цифрового сигнального процессора E-DSP и оснащена аналогово-цифровым преобразователем (AЦП) Texas Instruments ADC PCM1804.

Основные характеристики:

• АЦП работающий с сигналом 24 бит/192 кГц;
• Соотношение сигнал/шум — 111 дБ;
• Динамический диапазон — 112 дБ;
• Цифро-аналоговый преобразователь (ЦАП) AKM AK4395 c поддержкой сигнала 24 бит/192 кГц;
• Соотношение сигнал/шум — 120 дБ;
• Динамический диапазон — 116 дБ.

Карта позволяет записывать и воспроизводить звук (на цифровом выходе) с разрядностью до 24 бит и с частотой дискретизации до 96 кГц. Разделение каналов на аналоговом входе — более 120 дБ, на аналоговом выходе — более 109 дБ. Новинка рассчитана на установку в компьютеры, работающие под управлением операционных систем Windows 2000 или XP; в комплект поставки входят драйверы с поддержкой WDM, Direct Sound и ASIO 2.0. Карта не имеет поддержки мультимедийных программных интерфейсов A3D и EAX. Устройство снабжено аналоговыми входом и выходом, цифровыми оптическим и коаксиальным входом/выходом, а также MIDI-интерфейсом. В комплект поставки входят программный секвенсор Cubasis VST 4.0 E-MU edition, звуковой редактор WaveLab Lite 2.5 и пробная версия программы diskWelder Bronze для создания DVD-аудио.

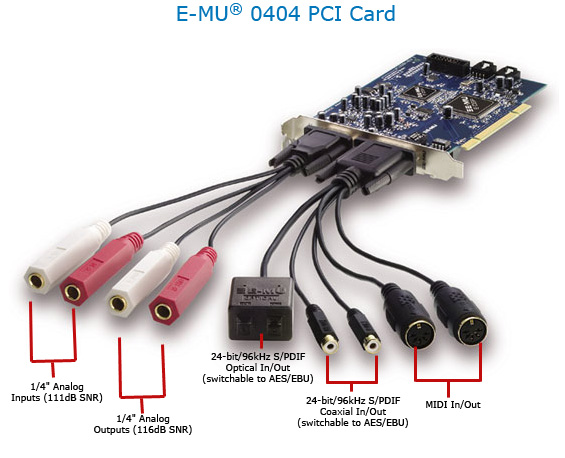

Конфигурация входа/выхода:

• Два аналоговых входа и выхода размером 1/4 дюйма
• Оптический S/PDIF вход/выход 24-бит/96кГц (переключаемый на AES/EBU)
• Коаксильный S/PDIF вход/выход 24-BIT/96KHZ (переключаемый на TO AES/EBU)
• MIDI вход/выход

E-DSP аппаратно-ускоренные эффекты, микширование и мониторинг

Особенностью Цифровых Аудиосистем E-MU’s является E-DSP чипсэт, включающий аппаратно-ускоренный процессор эффектов с более чем 28 плагинов эффектов (более 600 пресетов). Подобная архитектура пресетов полностью расширяема, позволяет добавлять новые плагины эффектов. E-DSP также обеспечивает нулевую задержку, аппаратное микширование и мониторинг с использованием PatchMix DSP микшера, предоставляя возможность непревзойденной гибкости в маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не требуя внешнего микшера.

Все Цифровые Аудиосистемы включают следующие плагины эффектов:

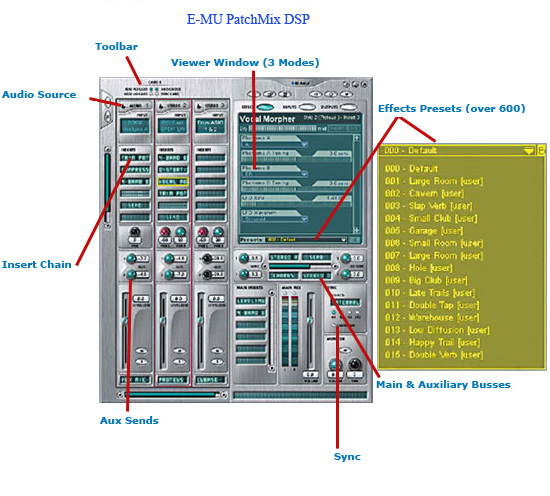

E-MU PatchMix DSP

Toolbar (Панель инструментов)

Быстрый доступ к наиболее используемым функциям, например:Показать/Скрыть,Управление Сессиями/Эффектами, и т.д.

Audio Source (Аудио Источник)

К Патч-полосе можно подводить любые внешние аналоговые или цифровые входы, равно как и внутренние источники ваших аудиоприложений, например ASIO или DirectSound.

Insert Chain

Вставка Цепи позволяет выбирать маршрут канала для каждого аудио или эффекта плагина, физического или виртуального (ASIO) выхода, в любой последовательности, например: мониторинг записи с эффеками, но при чистой записи. Вы также можете направить и вернуть аудио сигнал на /от внешнего устройства как при обычной записи.

Viewer Window (3 модели)

Редактор Эффектов (Effects Editor) позволяет просматривать и редактировать параметры.Пэтчбаи дают возможность увидеть конфигурации входа/выхода как на ладони.

Effects Presets (более 600)

Пресеты эффектов делают использование функции drag&drop простой и доступной. Эффекты можно «перетащить» во вставки Патч-полосы и на Aux/Main Busses,а также создать и упорядочить новые установки пресетов и конфигураций. Возможно объединить несколько эффектов, создавая таким образом новые.

Aux Sends (Aux Посылы)

Два Aux посыла позволяют патчить аудио сигнал на Busses, для процессинга эффектов или субмикширования до того как помеха попадет в канал аудиорекордера (идеально подходит для cueмикширования в наушниках).

Sync (Синхронизация)

Для полной синхронизации Цифровой студии используйте Internal Clock, External ADAT, или S/PDIF синхронизацию.

Техническая спецификация

Главное

• Частота сэмплирования: 44.1, 48, 96, 192кГц по внутреннему или внешнему синхронизирующему устройству (без конвертации частоты сэмплирования)
• Разрядность: 24-бит вход/выход, работает с 32-бит
• Спецификация PCI:
• PCI 2.2 совместимый
• Форма: Снабжен универсальными клапанами, короткая PCI карта
• 3.3 В вход/выход, 5В устойчивость
• PCI мастеринг шины DMA подсистема ослабляет CPU использование
• E-MU E-DSP™ 32-бит DSP с 67-битовым аккумулятором (двойная точность w/ 3 битовых габаритов)
• Аппаратно-ускоренная,32-х канальное микширование и мульти-эффекторная обработка
• Прямой аппаратный мониторинг w-эффектов с нулевой
• ASIO 2.0, WDM/MME/ DirectSound Drivers
• Anti-Pop защита мониторов минимизирует помехи
• Сверхнизкий джиттер, метрономная подситсема: 1 ns в PLL режиме (44.1kHz, Opt. S/PDIF Sync)

Аналоговые линейные входы (2)

• Тип: DC-сдвоенный, бесшумный
• A/D конвертер: PCM1804
• Операционный усилитель: NJM2068
• Уровень: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Гц 20кГц): +0.20/-0.10dB
• Динамический ряд (1kHz, A-взвешенный): 111dB
• Отношение сигнал/шум (A-взвешенный): 111dB
• THD+N (1kHz на-1dBFS): -100dB (.001%)
• Стерео взаимное влияние каналов (1kHz на -1dBFS): -120dB

Аналоговые линейные выходы (2)

• Тип: бесшумный, трехполярный дифференциальный фильтр низких частот
• D/A конвертер: AK4396
• Уровень: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): + 0.05/-0.10dB
• Динамический ряд(1kHz, A-взвешенный): 116dB
• Отношение сигнал/шум (A-взвешенный): 116dB
• THD+N (1kHz на -1dBFS): -100dB (.001%)
• Стерео взаимное влияние каналов(1kHz на -1dBFS): -109dB

Цифровые входы/выходы

• S/PDIF:
• 2 входа/2 выхода оптические или коаксиальные (transformer coupled)
• AES/EBU или S/PDIF формат (переключение с помощью ПО)
• MIDI:1 вход, 1 выход

Синхронизация

• Внутренне синхронизирующее устройство работает с частотой 44.1, 48, 96, 192kHz
• Внешнее синхронизирующее устройство S/PDIF (оптическое или коаксиальное 44.1 96kHz)

В комплект коробки для розничной продажи входят:

• Карта E-MU 0404 PCI
• Аналоговый соединительный вход/выход кабель
• Цифровой соединительный вход/выход кабель
• Руководство для быстрого запуска
• CD-ROM E-MU Цифровые Аудио Системы
• Windows^® 2000, XP и XP x64 Drivers
• E-MU PatchMix DSP

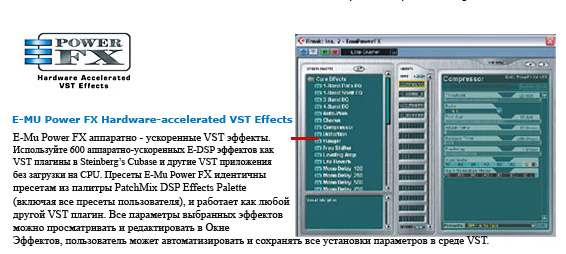

• E-MU Power FX
• E-MU E-DSP FX Library
• Руководство пользователя
• CD-ROM с программным обеспечением E-MU Production Tools
• Cakewalk SONAR LE
• Steinberg Cubase LE
• Ableton Live 4 Lite for E-MU
• Steinberg Wavelab Lite
• IK Multimedia AmpliTube LE
• Minnetonka diskWelder BRONZE (Trial)
• SFX Machine LT
• E-MU Proteus X LE (включает более 1000 звуков)

Минимальные системные требования

• Intel^® or AMD^® processor 1 GHz или более быстрый
• Intel, AMD или 100% совместимая материнская плата и чипсэт
• Microsoft^® Windows^® XP (SP 2) или Windows XP x64
• 256MB System RAM
• 900MB свободного пространства жесткого диска для полной инсталляции
• PCI 2.1 совместимый слот для карты E-MU 0404 PCI
• CD-ROM/CD-RW или DVD-ROM устройство необходимый для установки ПО
• XVGA Video (1024 × 768)
