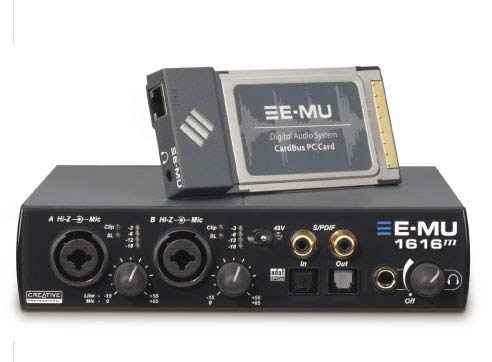

Новая цифровая аудиосистема для ноутбуков 1616М от E-MU является наиболее мощной и портативной аудиосистемой для ноутбуков из всех, когда-либо созданных, предлагая DSP-эффекты, мониторинг с нулевым временем ожидания и А/Ц и Ц/А-конвертеры 24-бит/192кГц мастеринг-класса, аналогичные наиболее популярным цифровым аудиосистемам PCI от E-MU. Плата E-MU CardBus может быть использована автономно, благодаря ее DSP-питанию и выходу усилителя наушников/линейного усиления студийного класса, либо подключаться к боксу MicroDock M за счет 16 входов и 16 выходов, плюс два набора входов/выходов MIDI.

Характеристики E-MU 1616M:

• Конвертеры 24-бит/192кГц мастеринг-класса — те же А/Ц конвертеры используются в передовом интерфейсе ProTools HD 192 I/O от Digidesign, обеспечивая потрясающее соотношение сигнал/шум в 120дБ.
• Система предельно портативна: для записи, редактирования, микширования и виртуальных инструментов вы можете использовать плату E-MU 02 CardBus автономно для эффектов с аппаратным ускорением и высококачественного выхода стереонаушников/линейного выхода, либо совместно с боксом MicroDock M, получая тем самым полную гибкость аналоговых и цифровых входов и выходов.
• Эффекты с аппаратным ускорением — свыше 600 автономных и подключаемых эффектов E-MU Power FX VST, не требующих надстройки CPU PatchMix™ DSP — аппаратное микширование и мониторинг с нулевым временем ожидания при помощи супергибкой панели — внешний микшер не требуется.

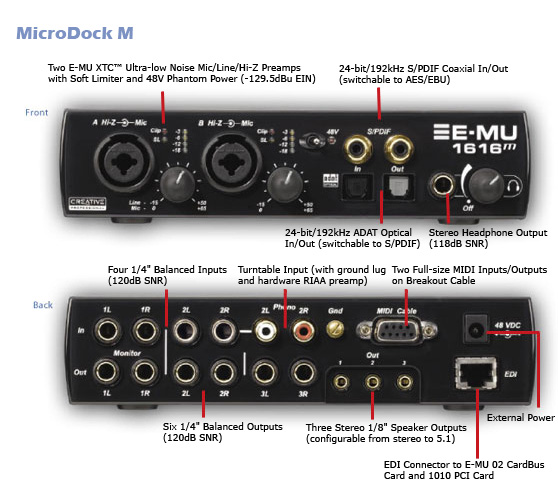

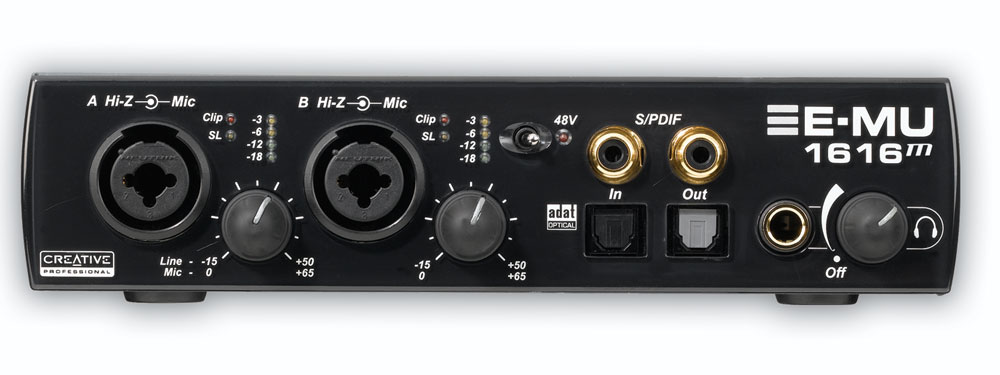

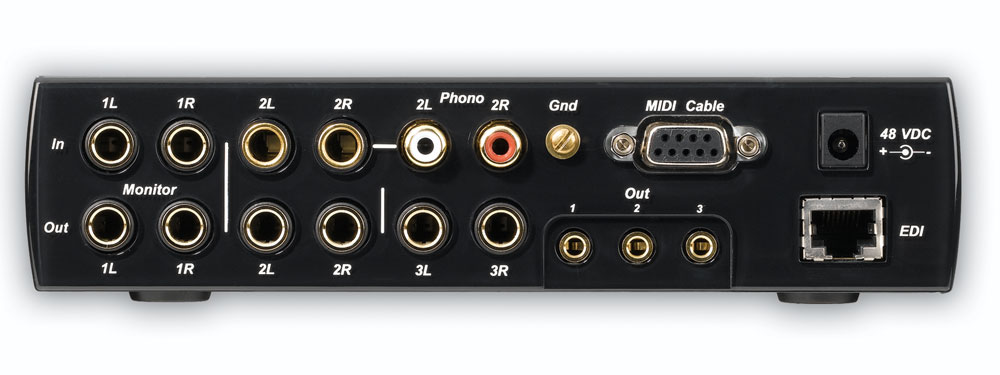

• Сверхпортативный бокс MicroDock M обеспечивает 16 входов/16 выходов плюс входы/выходы MIDI — все, от балансных аналоговых входов и входов проигрывателя до ADAT и S/PDIF (переключаются в AES/EBU).
• Два предварительных усилителя E-MU XTC™ студийного класса, сверхнизкого уровня шума (-127дБu EIN) с мягким аналоговым ограничителем — микрофонный/линейный и прямые Hi-Z входы через коннекторы Neutrik, фантомное питание 48В и 60дБ усиления.
• Совместимость с наиболее распространенными аудио/секвенсерными приложениями — драйверы для 24-бит/192кГц ASIO 2.0 со сверхнизким временем ожидания и стерео-WDM.
• Пакет программных инструментов E-MU: включает в себя Cakewalk SONAR LE, Steinberg Cubase LE и Wavelab Lite, Ableton Live Lite 4 для E-MU, IK Multimedia AmpliTube LE и T-RackS EQ, Minnetonka diskWelder BRONZE, SFX Machine LT, плюс звуковой модуль рабочего стола Proteus X LE Desktop — все, что вам необходимо для создания, записи, редактирования, мастеринга и программирования сведено в один бокс.

Эффекты с аппаратным ускорением, микширование и мониторинг E-DSP: Цифровые аудиосистемы для ноутбуков от E-MU оснащены мощным чипсетом E-DSP, имеющим процессор эффектов с аппаратным ускорением с более чем 28 подключениями эффектов (более 600 преднастроек). Данная архитектура эффектов полностью расширяемая, она позволяет добавлять по мере необходимости дополнительные подключения эффектов к вашей системе. E-DSP также обеспечивает аппаратное микширование и мониторинг с нулевым временем ожидания через прилагаемый микшер PatchMix DSP, что дает уникальную гибкость в маршрутизации аудио между вашими материальными и виртуальными (ASIO/WDM) входами и выходами без использования внешнего микшера.

E-DSP аппаратно-ускоренные эффекты, микширование и мониторинг:

Особенностью Цифровых Аудиосистем E-MU's является E-DSP чипсэт, включающий аппаратно-ускоренный процессор эффектов с более чем 28 плагинов эффектов (более 600 пресетов). Подобная архитектура пресетов полностью расширяема, позволяет добавлять новые плагины эффектов. E-DSP также обеспечивает нулевую задержку, аппаратное микширование и мониторинг с использованием PatchMix DSP микшера, предоставляя возможность непревзойденной гибкости в маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не требуя внешнего микшера.

Все Цифровые Аудиосистемы включают следующие плагины эффектов:

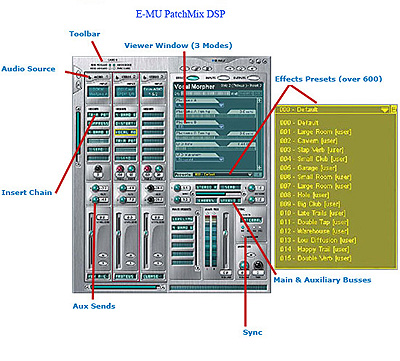

E-MU PatchMix DSP

Toolbar (Панель инструментов)

Быстрый доступ к наиболее используемым функциям, например:Показать/Скрыть,Управление Сессиями/Эффектами, и т.д.

Audio Source (Аудио Источник)

К Патч-полосе можно подводить любые внешние аналоговые или цифровые входы, равно как и внутренние источники ваших аудиоприложений, например ASIO или DirectSound.

Insert Chain

Вставка Цепи позволяет выбирать маршрут канала для каждого аудио или эффекта плагина, физического или виртуального (ASIO) выхода, в любой последовательности, например: мониторинг записи с эффеками, но при чистой записи. Вы также можете направить и вернуть аудио сигнал на /от внешнего устройства как при обычной записи.

Viewer Window (3 модели)

Редактор Эффектов (Effects Editor) позволяет просматривать и редактировать параметры.Пэтчбаи дают возможность увидеть конфигурации входа/выхода как на ладони.

Effects Presets (более 600)

Пресеты эффектов делают использование функции drag&drop простой и доступной. Эффекты можно «перетащить» во вставки Патч-полосы и на Aux/Main Busses,а также создать и упорядочить новые установки пресетов и конфигураций. Возможно объединить несколько эффектов, создавая таким образом новые.

Aux Sends (Aux Посылы)

Два Aux посыла позволяют патчить аудио сигнал на Busses, для процессинга эффектов или субмикширования до того как помеха попадет в канал аудиорекордера (идеально подходит для cueмикширования в наушниках).

Sync (Синхронизация)

Для полной синхронизации Цифровой студии используйте Internal Clock, External ADAT, или S/PDIF синхронизацию.

Техническая спецификация

Главное

• Частота сэмплирования: 44.1, 48,88.2, 96,176.4,192 KHZ по внутреннему или внешнему синхронизирующему устройству (без конвертации частоты сэмплирования)
• Разрядность: 24-бит вход/выход, работает с разрядностью 32 бита

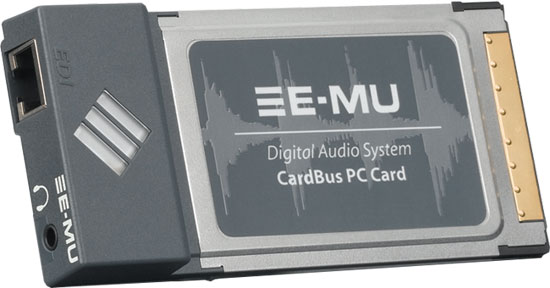

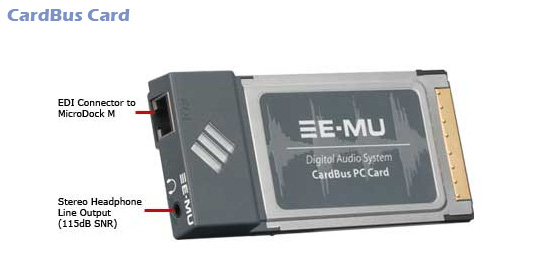

Спецификация карты CardBus:

• Форма:PCMCIA Type II
• Bus - мастеринг шины DMA подсистема ослабляет CPU использование
• E-MU E-DSP™ 32-бит DSP с 67- битовым аккумулятором (двойная точность w/ 3 битовых габаритов)
• Аппаратно-ускоренные, 32-х канальное микширование и мульти - эффекторная обработка
• Прямой аппаратный мониторинг w-эффектов с нулевой задержкой
• ASIO 2, WDM/MME/DirectSound, x64 Drivers
• EDI (E-MU Digital Interface) собственная 64-канальная аудио линия на CAT- 5 кабель
• Anti-Pop защита мониторов минимизирует помехи
• Сверхнизкий джиттер, метрономная подситсема:1 ns в PLL режиме (44.1kHz, Opt. S/PDIF Sync)

Комбо микрофонный предусилитель/Hi-Z/Линейные входы (2)

• Тип: E-MU® XTC™ комбо микрофонный преамп и Hi-Z/ линейный вход w/ программный лимитер
• Максимальное усиление: +60dB
• Частотный диапазон (min gain, 20Hz-20kHz): +0.0/-0.1dB
• Стерео взаимное влияние каналов (1kHz min gain, -1dBFS): -115dB
• Hi-Z линейный вход:
• Входное сопротивление: 1Ом
• Максимальный уровень: +18dBV (20.2dBu)
• Динамический диапазон (A-взвешенные, 1kHz, min gain): 118dB
• Соотношение сигнал/шум (A-взвешенные, min gain): 118dB
• THD+N (1kHz at -1dBFS, min gain): -105dB (.0006%)

• Микрофонный предусилитель:
• Входное сопротивление: 1.5KОм
• Максимальный уровень: +6dBV (+8.2dBu)
• EIN (20Hz-20kHz, 150 Ом, невзвешенное): -129.5dBu
• Соотношение сигнал/шум (A-взвешенное, минимальное усиление): 119dB
• THD+N (1kHz на -1dBFS, минимальное усиление): -110dB (.0003%)
• Фантомная мощность: 48V
• Програмный лимитер: 5dB максимальное сжатие (выбор программными средствами)

Аналоговые линейные входы (4)

• Тип: нулевая балансность, DC-сдвоенность, бесшумные
• A/D конвертер: AK5394A
• Уровень (выбирается программными средствами):
• Профессиональный: +4dBu номинальныйl, 20dBu максимальный (балансный)
• Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): +/- .03dB
• Динамический диапазон (1kHz, A-взвешенный): 120dB
• Отношение сигнал/шум (A-взвешенный): 120dB
• THD+N (1kHz на -1dBFS): -110dB (.0003%)
• Стерео взаимное влияние каналов (1kHz на -1dBFS): -120dB

Аналоговые линейные выходы (6)

• Тип: балансные, бесшумные, AC-сдвоенные, двухполярный дифференциальный фильтр низких частот
• D/A конвертер: CS4398
• Уровень (выбирается программными средствами):
• Профессиональный: +4dBu номинальный, 20dBu максимальный (балансный)
• Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): + 0.0/-.06dB
• Динамический диапазон(1kHz, A-взвешенный): 120dB
• Отношение сигнал/шум (A-взвешенный): 120dB
• THD+N (1kHz на -1dBFS): -105dB (.0006%)
• Стерео взаимное влияние каналов (1kHz на -1dBFS): -115dB

Усилитель для наушников (2 Стерео:MicroDock и Card)

• Тип: линейный усилитель мощности
• D/A конвертер: CS4392(dock),AK4396(card)
• Максимальное усиление: 85dB
• Максимальная выходная мощность: 50mW(dock),20mW(card)
• Выходное сопротивление: 22 Ом
• Частотный диапазон (20Hz-20kHz): +0.0/-0.07dB
• Динамический диапазон (A-взвешенный): 118.5dB(dock),115bB(card)
• Соотношение сигнал/шум (A-взвешенное): 118dB(dock),115dB(card)
• THD+N (1kHz, максимальное усиление): 600 Ом нагрузки: -96dB (dock),-96dB(card)
• Стерео взаимное влияние каналов (1kHz at -1dBFS, 600 Ом нагрузка ):меньше -100dB

Фоно вход (стерео)

• Тип: RIAA стабилизованный phono вход
• Максимальный уровень:
• Профессиональный: 60mV RMS
• Пользовательский: 15mV RMS
• Входное сопротивление: 47KОм
• Частотный диапазон (20Hz – 20kHz): +0.1/-0.3dB
• Соотношение сигнал/шум (15mV RMS небалансный вход, A-взвешенный): 96dB
• THD+N (1kHz, 15mV RMS input): -90dB (.003%)
• Стерео взаимное влияние каналов (1kHz на -1dBFS): меньше -80dB

Цифровые входы/выходы

• S/PDIF:
• 2 коаксиальных входа/выхода
• 2 оптических входа/выхода (переключение с помощью ПО на ADAT)
• AES/EBU или S/PDIF формат (переключение с помощью ПО)

• ADAT:
• 8 каналов, 24-bit @ 44.1/48kHz
• 4 канала, 24-bit @ 88.2/96kHz (S-MUX совместимый)
• 2 канала, 24-bit @ 176.4/192kHz

• MIDI:
• 2 входа, 2 выхода

Синхронизация

• Внутренне синхронизирующее устройство работает с частотой 44.1, 48, 88.2, 96, 176.4, 192kHz
• Внешнее синхронизирующее устройство:
• Оптическое S/PDIF (44.1 96kHz)
• Коаксиальное S/PDIF (44.1-192kHz)
• ADAT (44.1 192kHz)

Коробка для розничной продажи ключает:

• Карта E-MU 02 CardBus Card
• E-MU MicroDock
• EDI (E-MU Digital Interface) кабель (1 метр)
• Универсальный адаптер питания
• MIDI соединительный кабель
• Чехол для CardBus карты
• Руководство по быстрой устнановке

• E-MU Digital Audio Systems CD-ROM
• Windows 2000,Windows XP и Windows XP x64 Drivers
• E-MU PatchMix DSP
• E-MU Power FX
• E-MU E-DSP Effects Library
• Owner's Manual and Tutorials

CD-ROM с продуками E-MU Production Tools:

• Cakewalk SONAR LE
• Steinberg Cubase LE
• Ableton Live Lite 4 for E-MU
• Steinberg Wavelab Lite
• IK Multimedia AmpliTube LE
• IK Multimedia T-RackS EQ
• Minnetonka diskWelder BRONZE
• SFX Machine LT
• E-MU Proteus X LE (включает более 1000 звуков)

Минимальные системные требования

• Intel® или AMD® processor - 1 GHz или более быстрый
• Intel, AMD или 100% совместимая материнская плата и чипсет
• Microsoft® Windows® XP (SP 4), XP (SP 2) или Windows XP x64
• 256MB System RAM
• 900MB свободного пространства жесткого диска для полной инсталляции
• Доступный слот типа II CardBus(PCMCIA слот)*
• CD-ROM/CD-RW или DVD-ROM устройство необходимое для установки ПО
• XVGA Video (1024 X 768)

Результаты тестирования Laptop Систем

Качество воспроизведения зависит от многих переменных, включая PCMCIA контроллер, RAM, конфигурации системы, etc... Все тесты были проведены на базе Windows XP (Service Pack 2) или Windows 2000 (Service Pack 4).
